Der ultimative Leitfaden zum Schutzgas beim Schweißen

Ein zentraler Punkt der Schweißdisziplin wird oft vernachlässigt: Schutzgas. Dieses Gas ist unerlässlich, um sicherzustellen, dass die Schweißnaht nicht durch atmosphärische Verunreinigungen beeinträchtigt wird, und spielt eine entscheidende Rolle für die Qualität des Endprodukts. Ob Experte auf diesem Gebiet oder aufstrebender Künstler – das Wissen über die Wirkungsweise von Schutzgas ist entscheidend für erstklassige Schweißnähte. Dieser Leitfaden macht Sie vom Anfänger zum Experten. Er zeigt Ihnen die Grundlagen des Schutzgases und zeigt Ihnen, wie Sie das richtige Gas für Ihr Projekt auswählen. Am Ende haben Sie Ihr Handwerk perfektioniert und das „Wie und Warum“ makelloser Schweißnähte gemeistert.

Was ist Schutzgas und warum ist es beim Schweißen wichtig?

Schutzgas ist eine Schutzgasschicht, die den Schweißlichtbogen und das geschmolzene Metall umschließt und so vor eindringender Luftverunreinigung schützt. Es erfüllt zwei Hauptfunktionen: Schutz vor korrosiven Gasverunreinigungen und Stabilisierung des Lichtbogens für eine verbesserte Schweißqualität. Schutzgase bestehen aus Argon, Kohlendioxid und Helium und werden je nach Schweißmaterial, Verfahren und gewünschtem Ergebnis ausgewählt.

Wie schützt Schutzgas die Schweißnaht?

Die Dosierung von Schutzgas schützt die Schweißnaht, indem sie eine Barriere zwischen dem geschmolzenen Schweißbad und der Umgebung bildet. Ohne diese Barriere würden in der Luft vorhandene Gase wie Sauerstoff, Stickstoff und Wasserdampf mit dem geschmolzenen Metall reagieren und zu Defekten wie Porosität, Oxidation und schwacher Bindung in den Schweißnähten führen. Inertgase wie Argon und Helium reagieren nicht mit dem Schweißmaterial und tragen so zu einer stabilen Schweißumgebung bei. Kohlendioxid ist zwar leicht reaktiv, wird aber aufgrund seiner geringeren Kosten und der besseren Durchdringung der Schweißnaht in manchen Anwendungen häufig gewählt.

Wie Studien und Branchenberichte belegen, ist die Wahl des richtigen Schutzgases von großer Bedeutung. Die American Welding Society (AWS) gibt beispielsweise an, dass Argon-Kohlendioxid-Gemische beim MIG-Schweißen Standard sind, wobei 75 % Argon und 25 % Kohlendioxid das gängigste Verhältnis sind. Dieses Gemisch sorgt für ein ausgewogenes Verhältnis zwischen Lichtbogenstabilität, Durchschweißen und minimaler Spritzerbildung. Darüber hinaus wurden Innovationen wie die Zugabe geringer Mengen Sauerstoff zum Argon für Edelstahl eingeführt, was die Fließfähigkeit erhöht und das Aussehen der Schweißnaht verbessert.

Wie einige Branchenstudien zeigen, kann der richtige Einsatz von Schutzgas die Schweißleistung um bis zu 30 % steigern und die Fehlerquote deutlich senken. Dies führt zu deutlichen Kosteneinsparungen durch geringere Nacharbeitskosten. Insgesamt unterstreichen diese Schätzungen, dass Schutzgas nicht nur eine zusätzliche Komponente ist. Vielmehr ist es ein wesentlicher Faktor für langlebige und hochwertige Schweißnähte.

Welche Gase stehen zum Schweißen zur Verfügung?

Wie viele andere Aspekte beim Schweißen ist auch die Wahl des Schutzgases entscheidend. Sie variiert je nach Prozessart, Werkstück und Material. Argon, Kohlendioxid (CO₂), Sauerstoff und sogar Helium sowie deren Mischungen gelten bislang als die gängigsten. Jedes dieser Gase dient der Schweißleitung und bietet einige Vorteile.

• Argon – Argon wird vorwiegend beim WIG- und MIG-Schweißen verwendet. Es sorgt für eine ausgezeichnete Lichtbogenstabilität und eine saubere und glatte Schweißnaht. Für Aluminium und andere Nichteisenmetalle, ist Argon die bevorzugte Wahl. Studien zeigen, dass aufgrund seiner inerten Natur und Kontrolle mehr als 75 % der WIG-Schweißanwendungen Argon verwenden.
• Kohlendioxid (CO2) – Dies ist ein sehr kostengünstiges Gas, das beim MIG-Schweißen von Kohlenstoffstahl verwendet wird. CO2-Gas allein wird nicht empfohlen, da es sehr aggressiv ist und zu Spritzern führt. Es ist jedoch für dickere Werkstücke nützlich, da es sehr tief eindringt. Branchenstudien zeigen, dass fast 50 % der Schweißarbeiten im Bauwesen CO2 oder CO2-reiche Gasgemische verwenden.
• Sauerstoff – In geringen Mengen (üblicherweise 5–10 % in einer Mischung) erhöht er die Fließfähigkeit und den Metallübergang beim MIG- oder WIG-Schweißen von Edelstahl. Er verbessert außerdem die Schweißqualität von Eisenmetallen und erhält gleichzeitig die guten mechanischen Eigenschaften der Schweißnaht.
• Helium – Helium eignet sich für Kupfer und Aluminium, da es heißere Lichtbögen beim Schweißen erzeugt. Es wird häufig in Kombination mit Argon in einem Verhältnis von 25 % bis 75 % verwendet und sorgt für eine gute Schweißqualität bei niedrigen Kosten. Die Verwendung von Mischungen zeigt in der Forschung eine Steigerung der Schweißgeschwindigkeit um über 40 %.
• Mischungen – 75 % Argon mit 25 % CO₂ oder Mischungen aus Argon, Helium und Sauerstoff sind für spezielle Anforderungen hinsichtlich Spritzerbildung, Durchdringung und Lichtbogenstabilität konzipiert. Die Gesamtproduktivität steigt durch den Einsatz von Mischgasen um über 20 %, da diese Gase für verschiedene Legierungen und Verfahren gut geeignet sind.

Die Wahl der richtigen Schutzgase verbessert die Schweißqualität, reduziert Ausfallzeiten, steigert die Effizienz und minimiert den Materialabfall. Fortschrittliche Schweißtechniken und angepasste Gasgemische reduzieren nachweislich Produktionsfehler um 60 %, was zu niedrigeren Kosten im Industriebetrieb führt.

Bedeutung von Schutzgasen für die Lichtbogenstabilität

Aktuelle Studien zeigen, dass Schutzgase die Lichtbogenstabilität sowohl beim Metallschutzgasschweißen (GMAW) als auch beim Wolfram-Inertgasschweißen (WIG) deutlich verbessern. Ein Bericht legt nahe, dass die Verwendung einer geeigneten Schutzgasmischung nicht nur die Schweißdurchdringung und das Schweißnahtprofil verbessert, sondern auch die Spritzerbildung je nach Material und Schweißparametern um 30–50 % reduziert.

Beispielsweise erhöht die Zugabe von Kohlendioxid oder Sauerstoff zu Argon nachweislich die Stabilität von Lichtbogenplasma in Stahlanwendungen. Das Aluminiumschweißen hingegen wird durch Argon-Helium-Gemische erheblich verbessert, da diese die Wärmezufuhr erhöhen und eine glattere Schweißoberfläche ermöglichen. Aktuelle Google Trends deuten zudem auf eine zunehmende Beliebtheit von Dreifach-Gasgemischen (Argon, Helium und CO2) hin, die die Anpassungsfähigkeit in automatisierten oder robotergestützten Schweißsystemen verbessern sollen.

Studien zeigen zudem, dass der Einsatz moderner Stromquellen wie Impulslichtbogentechnologien in Kombination mit geeigneten Schutzgaszusammensetzungen das Auftreten von Lichtbogeninstabilitäten um bis zu 45 % reduzieren kann. Solche Innovationen senken die Betriebskosten und steigern gleichzeitig die Produktivität in anspruchsvollen Industriemärkten.

Wie wählt man das richtige Gas zum MIG-Schweißen aus?

Bei der Auswahl des richtigen Gases für das MIG-Schweißen ist es wichtig zu beachten, was Art des Metalls wird geschweißt sowie die erforderliche Schweißqualität. Kohlendioxid und Argon im Verhältnis 75:25 werden beim Schweißen von Weichstahl verwendet, da dies kostengünstig ist und gute Ergebnisse liefert. Beim Aluminiumschweißen wird 100 % Argon verwendet, da es präzise und saubere Schweißnähte liefert. Edelstahl lässt sich besser mit einem Gasgemisch aus Argon, Helium und etwas Kohlendioxid oder Sauerstoff schweißen. Achten Sie stets darauf, das Gasgemisch an Ihr Material und Ihre Schweißanforderungen anzupassen, um optimale Ergebnisse zu erzielen.

Gasgemische beim Schweißen

Gasgemische sind für die Qualität und Effizienz einer Schweißnaht von entscheidender Bedeutung. Daher müssen kostengünstige Gasgemische des richtigen Typs unter Berücksichtigung des zu schweißenden Materials, der Oberflächenbeschaffenheit und der Schweißtechnik hergestellt werden. Für Weichstahl wird aufgrund der Kosteneffizienz und der guten Leistungsbilanz häufig ein Gemisch aus 75 % Argon und 25 % Kohlendioxid empfohlen. Aluminium benötigt reines Argon für saubere Schweißnähte; Edelstahl hingegen erzielt bessere Ergebnisse mit einer Mischung aus Argon und Helium, der geringe Mengen Kohlendioxid oder Sauerstoff zugesetzt werden, um die Schweißqualität zu verbessern. Das richtige Gasgemisch garantiert optimale Ergebnisse und erfüllt gleichzeitig die spezifischen Schweißanforderungen.

Bedenken bei der Auswahl von Schweißgasen

Ich achte bei der Wahl des Schweißgases auf sorgfältig ausgewählte Faktoren wie das zu bearbeitende Material, da unterschiedliche Metalle speziell auf sie abgestimmte Gasgemische erfordern. Auch verschiedene Schweißverfahren funktionieren mit bestimmten Gasen besser. Kosteneffizienz ist für mich ein weiterer wichtiger Aspekt, da ich versuche, Erschwinglichkeit mit Leistung zu verbinden – ein Merkmal, das nicht nur mir, sondern dem gesamten Projekt einen Mehrwert bietet. Schließlich spielt auch das gewünschte Ergebnis der Schweißnaht eine Rolle, da das richtige Gas die Qualität und das Aussehen des Endprodukts deutlich verbessern kann.

Gängige Schutzgase beim MIG-Schweißen

• Argon: Am besten geeignet zum Schweißen von Nichteisenmetallen. Argon erzeugt einen gleichmäßigen Lichtbogen und sorgt für eine saubere Oberfläche bei Aluminium und Kupfer.
• Kohlendioxid (CO2): Eignet sich aufgrund seines niedrigen Preises am besten zum Schweißen von dickerem Stahl. Obwohl es tief eindringt, ist die Oberfläche rau.
• Argon-CO2-Gemisch: Sinnvolle Option zum Stahlschweißen, da es eine gute Durchdringung bei minimaler Spritzerbildung bietet.

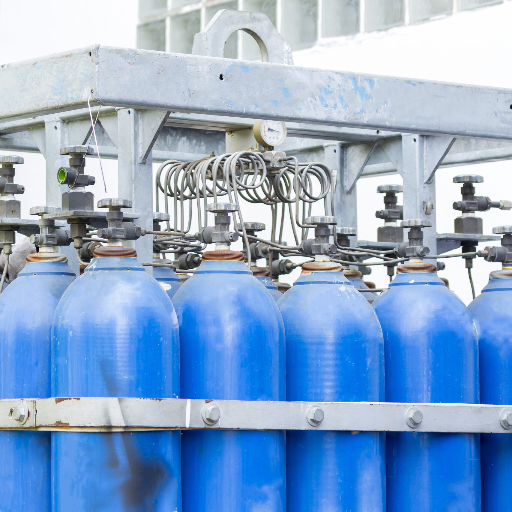

Untersuchung von Inertgasen im Schweißprozess

Da sich Inertgase beim Schweißen (Erhitzen und Schmelzen) nicht mit Materialien verbinden, sind Argon und Helium wichtige Schweißgase. Sie schützen vor den Luftschadstoffen Sauerstoff und Stickstoff, die die Schweißqualität beeinträchtigen können. Argon eignet sich aufgrund seines gleichmäßigen Lichtbogens am besten für Nichteisenmetalle, Helium hingegen für eine stärkere Durchdringung und höhere Hitze. Die Gase sorgen für zuverlässige, saubere und stabile Schweißnähte.

Warum Argon als Schutzgas verwenden?

Bleiben/Kraft-Schutz/Begriffe/Ihre Worte Argon hat viele der wichtigsten Schutzfunktionen. Sowohl seine physikalischen Eigenschaften als auch seine industriellen Daten machen es zu einem der am häufigsten verwendeten Mittel zur Reduzierung von Phänomenen. Die inerte Natur und die hohe Dichte von Argon machen es besonders nützlich für moderne Arbeiten mit stabilen/gut kontrollierten Umgebungen. Da es schwerer als Luft ist, kann Argon das Schweißbad effektiv vor Verunreinigungen schützen und bildet eine effiziente Abschirmung des geschmolzenen Metalls, die seine Arbeit unterstützt.

Darüber hinaus belegen Aufzeichnungen, dass Argon besonders effektiv beim WIG- (Wolfram-Inertgas) und MIG- (Metall-Inertgas) Schweißen mit Nichteisenmetallen wie Aluminium, Magnesium und Kupfer ist. Studien belegen, dass reines Argon gleichmäßige und stabile Lichtbögen erzeugt, die Spritzer reduzieren und die Qualität der Schweißnaht verbessern. So argumentiert beispielsweise die American Welding Society (AWS), dass beim Schweißen von Aluminium mit 100 % Argon die Porosität im Vergleich zu sauerstoff- oder kohlendioxidhaltigen Mischgasen um 40 % reduziert wird.

Jüngste Entwicklungen in der Branche zeigen zudem, dass Argon in Kombination mit anderen Gasen für effizienteres Schweißen in spezifischen Anwendungen eingesetzt wird. Beispielsweise werden Argonmischungen mit Helium oder Kohlendioxid bei dickeren Materialien eingesetzt, um die Durchdringung und Lichtbogenstabilität zu verbessern. Der globale Markt für Argon wird voraussichtlich weiter wachsen. Die Nachfrage in der Schweiß-, Fertigungs- und Elektronikindustrie dürfte bis 10 2030 Milliarden US-Dollar erreichen.

Durch das Verständnis moderner Schweißstrategien und die Nutzung der spezifischen Eigenschaften von Argon können Fachleute beim Schweißen Präzision erreichen und so die Produktivität und Qualität in zahlreichen Branchen steigern.

Helium zum Schweißen verwenden: Tipps und Tricks

Die Verwendung von Argon ist bei jedem Schweißverfahren weit verbreitet. Symmetrische und runde Formen bilden Gasperlen, die den Fluss eines der integrierten Inertgase ermöglichen. Obwohl Helium länger als Argon wirkt, unterstützt es tiefere Korrelate beim Ausgleich schnellerer Schweißgeschwindigkeiten.

In einem der Quartale wird die jährliche Helium-Prognose durch zusätzliche Anwendungen und die Ausweitung von Themen wie der chemischen Industrie und der Ölindustrie ergänzt. Darüber hinaus wird die Kapitalisierung der Beschaffungs- und Entsorgungskosten durch den Luft- und Raumfahrtbau gefördert, was das Marktwachstum beschleunigt.

Unternehmen, die Helium verwenden, profitieren vom Einsatz von Helium beim Schweißen. Trotz seiner Vorteile ist Helium aufgrund der Lieferengpässe teurer als in den Vorjahren. Daher müssen Unternehmen und Branchen ihren Heliumverbrauch optimieren. Beim Schweißen wird häufig Argon verwendet, da es Helium ergänzt und gleichzeitig Leistung und Kosten in Einklang bringt. Indem Unternehmen über die neuesten Markttrends informiert bleiben, können sie Helium strategisch einsetzen und seine Vorteile beim Schweißen nutzen.

Warum Inert- oder Halbinertgase wirksam sind

Der Einsatz von Inertgasen wie Helium, Argon und sogar Kohlendioxid ist entscheidend, um das Schmelzbad vor atmosphärischen Verunreinigungen zu schützen. Je nach Schweißverfahren und Grundwerkstoffen eignen sich bestimmte Halbinertgase besser. Beispielsweise wird Argon beim WIG-Schweißen (Wolfram-Inertgas) aufgrund seiner schützenden Eigenschaften und bei Nichteisenmetallen wie Aluminium und Magnesium häufig anderen Halbinertgasen vorgezogen. Helium ist zudem aufgrund seiner Wärmeleitfähigkeit nützlich. Bei Prozessen, bei denen eine tiefe Wärmedurchdringung erforderlich ist, sorgt Helium für eine verbesserte Schweißnahtverschmelzung und Produktivität.

Aktuelle Analysen zeigen, dass die richtige Kombination von Schutzgasen die Qualität der Schweißnähte beeinflussen kann. Ein bekanntes Beispiel ist die Verwendung von Argon und Kohlendioxid beim MIG-Schweißen (Metall-Inertgasschweißen), wo sie in bestimmten Verhältnissen gemischt werden. Eine Mischung aus 75 % Argon und 25 % Kohlendioxid ist in den meisten Fällen optimal, da sie qualitativ hochwertige Schweißnähte mit geringer Spritzerbildung liefert. Branchenstudien zeigen, dass diese Gasmischungen die Schweißnahtfestigkeit im Vergleich zur Verwendung von reinem Kohlendioxid um bis zu 20 % erhöhen.

Auch pseudoinerte Gase wie Kohlendioxid, gemischt mit Argon oder Helium, machen Schweißnähte wirtschaftlicher, ohne die Schweißnähte zu schwächen. Andere Marktstudien scheinen zu bestätigen, dass aufgrund ihrer verbesserten Leistung eine Nachfrage nach Zwei- oder Dreifachmischungen besteht. Mehrere Hersteller berichten von einer Effizienzsteigerung von 15–30 % bei automatisierten Schweißsystemen. Diese Entwicklungen unterstreichen die Notwendigkeit optimaler Gasgemische für spezifische Schweißarbeiten und Materialien.

Die Rolle von Kohlendioxid und anderen beim Schweißen verwendeten Gasen

Beim Schweißen wird Kohlendioxid als Schutzgas verwendet, da es den Schweißbereich vor atmosphärischer Verunreinigung schützt. CO2 ist beim MIG-Schweißen vorteilhaft, da es effizient verbrennt, den Lichtbogen stärkt und die Eindringtiefe erhöht. Reines CO2 funktioniert zwar gut, die Kombination mit Argon verbessert jedoch die Schweißqualität und reduziert Spritzer. Die Auswahl der jeweiligen Mischung erfolgt nach dem zu schweißenden Material, dem Schweißverfahren und anderen relevanten Anwendungsaspekten.

Wann wird Kohlendioxid beim MIG-Schweißen verwendet?

Beim MIG-Schweißen eignet sich CO2 besser für dickere Materialien wie Weichstahl, da es eine größere Durchdringung und festere Schweißnähte ermöglicht. Auch aus wirtschaftlicher Sicht ist es für die allgemeine Fertigung und den industriellen Einsatz von Vorteil. Der Nachteil ist, dass die erzeugten Schweißnähte nicht so glatt sind wie bei gemischten Gasgemischen und zu mehr Spritzern neigen.

Einfluss von Gasmischungen auf die Schweißdurchdringung

Der Einfluss von Gasmischungen auf die Schweißdurchdringung hängt von Faktoren wie der Gaszusammensetzung, der Schweißqualität, der Spritzmenge und der Durchdringungstiefe ab.

Gasmischung	Penetration	Spritzer	Schweißqualität	Kosten
100 % CO2	Tief	Hoch	Konservativ	Niedrig
75 % Argon + 25 % CO2	Verwendung	Konservativ	Hoch	Verwendung
90 % Argon + 10 % CO2	Seicht	Niedrig	Sehr hoch	Hoch
Argon/O2-Gemisch	Verwendung	Niedrig	Sehr hoch	Hoch

Anpassen des Schutzgases zur effektiven Optimierung der Schweißgeschwindigkeit

Die Wahl des Schutzgasgemischs beeinflusst nicht nur die Schweißnahttiefe und -qualität, sondern hat auch einen erheblichen Einfluss auf die Schweißgeschwindigkeit. Aktuelle Studien zeigen, dass die Gaszusammensetzung die Effizienz des Schweißprozesses – insbesondere bei zeitkritischen Vorgängen – erheblich beeinflusst.

Ein Beispiel ist die 100%ige CO2-Mischung. Diese Mischung ermöglicht eine tiefere Durchdringung und höhere Schweißgeschwindigkeiten, neigt jedoch zu übermäßiger Spritzerbildung und mäßiger Schweißqualität. Wirtschaftliche Anwendungen wie das Schweißen von Baustahl bevorzugen diese Mischung aufgrund der kurzen Verarbeitungszeit und der Materialstärke. Studien zeigen, dass das Schweißen mit 100%igem CO2 aufgrund der höheren Energiedichte bis zu 35 % schneller sein kann als mit argondominanten Mischungen.

Eine Kombination aus 75 % Argon und 25 % CO2 erzielt zwar weniger tiefe Durchdringungen, bietet aber ein Gleichgewicht zwischen moderater Spritzerbildung und gleichbleibend hochwertigen Schweißnähten. Diese Mischung erfreut sich zunehmender Beliebtheit in der Automobil- und allgemeinen Fertigungsindustrie, wo optische Attraktivität und geringerer Reinigungsaufwand wichtig sind.

Obwohl Mischungen wie 90 % Argon und 10 % CO2 zu langsameren Schweißgeschwindigkeiten führen, sind sie in puncto ästhetischer Schweißqualität und Spritzerminimierung unübertroffen und eignen sich daher ideal für die Luft- und Raumfahrtindustrie und Präzisionsmaschinen. Studien zeigen, dass diese Mischungen nicht nur eine verbesserte, kontrollierte Lichtbogenstabilität bieten, sondern aufgrund der geringen Wärmezufuhr auch den Bedieneraufwand reduzieren.

Branchenberichten zufolge kann die Optimierung der Gaszusammensetzung für spezifische Schweißaufgaben mit den richtigen Geräteeinstellungen die Effizienz um 20 % steigern. Um das perfekte Gasgemisch für ein Projekt zu finden, muss daher ein Gleichgewicht zwischen Kosten, Geschwindigkeit und Schweißparametern gefunden werden.

Die Rolle von Kohlendioxid und anderen beim Schweißen verwendeten Gasen

Die richtige Zusammensetzung des Schutzgases ist für Nichteisenmetalle wie Aluminium entscheidend, ebenso wie für Argon-Kohlendioxid-Gemische für Stahl. Reines Argon eignet sich optimal für Argon und Nichteisenmetalle, während Argon-Kohlendioxid-Gemische für Stahl kostengünstig sind und gleichzeitig die Schweißqualität und den Stahl erhalten. Durch die projektspezifische Prüfung und Anpassung der Gasmischungen wird optimale Integrität und Effizienz gewährleistet.

Auswahl des Schutzgases beim Schweißen von Edelstahl

Für starke, korrosionsbeständige Edelstahlschweißnähte ist die Wahl des richtigen Schutzgases unerlässlich. Typische Mischungen bestehen aus Argongas mit geringen Mengen an Sauerstoff oder Kohlendioxid. Ein gängiges Beispiel ist die Verwendung einer 98%igen Argonmaske mit 2% Sauerstoff, die die Stabilität des Lichtbogens verbessert und gleichzeitig für ausreichende Fließfähigkeit des Schweißbades sorgt. Für dickeren Edelstahl kann zusätzlich eine Mischung aus 90% Helium, 7.5% Argon und 2.5% Kohlendioxid verwendet werden, die eine höhere Schweißgeschwindigkeit und ein tieferes Eindringen gewährleistet.

Aktuelle Studien zeigen, dass optimierte Gasgemische die Schweißqualität verbessern und die Oxidbildung auf der Schweißoberfläche im Vergleich zu reinem Argon um 30 % reduzieren können. Einige Studien zeigen auch, dass übermäßiger Schutzgaseinsatz, wie CO2, die Spritzerbildung erhöhen und die Korrosionsbeständigkeit von Edelstahl schwächen kann. Mit modernen Edelstahlsorten lassen sich aktuelle Schweißprojekte besser durchführen, indem Kosten und Ergebnisse optimal aufeinander abgestimmt und gleichzeitig Änderungen der Schutzgaszusammensetzung überwacht werden.

Besondere Überlegungen zum Schweißen von Aluminium

Aluminium ist sowohl physikalisch als auch chemisch schwierig zu verarbeiten, insbesondere beim Schweißen. Hohe Wärmeleitfähigkeit und niedriger Schmelzpunkt führen dazu, dass sich Aluminium beim Schweißen leicht verzieht und durchbrennt. Der Einsatz von Schutzgas und Schweißtechniken löst diese Probleme.

Aktuelle Forschungsergebnisse und Branchenempfehlungen zeigen, dass ein Argon-Helium-Gemisch bei Aluminium sehr effektiv ist. Argon trägt zu einer guten Lichtbogenstabilität und glatten Schweißnähten bei. Helium hingegen erhöht die Wärmezufuhr und eignet sich gut für dickere Aluminiumteile, da es ein tieferes Eindringen ermöglicht. Beim Aluminiumschweißen ist ein gängiges Verhältnis von 75 % Argon zu 25 % Helium üblich, es kann jedoch je nach Anwendung und Dicke variieren.

Aktuelle Branchenstudien haben gezeigt, dass fortschrittliche Impulsschweißverfahren und speziell kalibrierte Gaszusammensetzungen Porositätsdefekte um bis zu 60 % reduzieren können. Darüber hinaus trägt die gründliche Entfernung von Oxidschichten und anderen Verunreinigungen mit Spezialwerkzeugen vor dem Schweißen von Aluminiumteilen zu einer höheren Schweißqualität bei. Beim Wechselstrom-WIG-Schweißen (AC) werden Oxide während des Schweißens entfernt, was die Gesamtschweißung verbessert und die Schichten reinigt.

In Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und dem Bauwesen kann die Verwendung von Aluminium durch den Einsatz spezieller Schutzgase, innovativer Schweißtechniken und anderer fortschrittlicher Methoden erheblich profitieren. Dies wiederum verbessert die Qualität jeder Schweißnaht, reduziert den Materialabfall und steigert die Effizienz.

Verbesserungen der Metallübertragung beim Metall-Schutzgasschweißen

Produktivität und Qualität von Schweißnähten beim Metallschutzgasschweißen (GMAW) können durch Änderungen an den Metallübertragungsmechanismen erheblich beeinflusst werden. Die Schweißparameter beeinflussen die verschiedenen Arten der Metallübertragung: Kugel-, Kurzschluss-, Sprüh- und Impulssprühen. Jede dieser Schweißparameter trägt mehr oder weniger stark zur Form, Durchdringung und Effizienz der Schweißnaht bei. Jede Metallübertragungsart ist je nach den verwendeten Materialien vorteilhaft.

Eine empfohlene Lösung zur Verbesserung der Metallübertragungseffizienz ist die Verwendung von MSG in Kombination mit der Pulssprühtechnik. Pulssprühtechnik verbessert nicht nur die Tropfenablösungskontrolle bei Spitzenstromspitzen, sondern unterstützt auch stabile Schweißbögen bei Schwachstrom. Studien zeigen, dass diese Methode effektiver ist als herkömmliche Sprühverfahren, da sie Spritzer und Verformungen reduziert und gleichzeitig die Eindringtiefe erhöht. Studien haben außerdem gezeigt, dass MSG mit Pulssprühtechnik die Abschmelzleistung um bis zu 20 % steigert und gleichzeitig hochintegrierte Schweißnähte in Aluminium und Edelstahl erzielt.

Das im Prozess verwendete Schutzgas ist für die Optimierung der Metallübertragungsparameter von großer Bedeutung. Die Verwendung von Argon-Kohlendioxid-Gemischen sowie die Zugabe von Helium trägt effektiv zu einer geringeren Oxidation im Schweißbad bei und sorgt für eine bessere Lichtbogenstabilität. Beispielsweise verbessert beim Stahlschweißen die Verwendung einer Mischung aus 90 % Argon und 10 % Kohlendioxid den Spritzübergang, was zu saubereren und gleichmäßigeren Schweißnähten führt.

Darüber hinaus ermöglichen fortschrittliche Stromquellen und die Steuerung von Wellenformen eine bessere Kontrolle der Schweißparameter in Echtzeit. Maschinen mit synergetischer Steuerung ermöglichen automatische Anpassungen von Spannung, Stromstärke und Drahtvorschub für servogesteuertes Metall und sorgen so für einen nahtlosen Metallübergang unter unterschiedlichen Schweißbedingungen. Branchendaten zufolge können Technologien wie diese die Nachbearbeitungsraten um bis zu 15 % senken, die Zeiteffizienz deutlich verbessern und die Materialkosten senken.

Angesichts der Möglichkeiten dieser Technologien eignen sich GMAW-Verfahren ideal für Hersteller, die die präzisen Anforderungen von Strukturbauern und Automobilherstellern erfüllen möchten. Sie steigern die Produktivität, reduzieren den Zeitaufwand und optimieren gleichzeitig komplexe Schweißabläufe.

Referenzquellen

1. Entwurf und Untersuchung eines neuartigen lokalen Schutzgaskonzepts für das Laserauftragschweißen mit koaxialer Drahtzuführung

• Autoren: Christian Bernauer et al.
• Tagebuch: Angewandte Wissenschaften
• Veröffentlichungsdatum: 20. April 2023
• Zitat: (Bernauer et al., 2023)
• Zusammenfassung:
  • Diese Studie befasst sich mit den Herausforderungen der Oxidation bei Laser-Metall-Auftragungsprozessen (LMD), die die mechanischen Eigenschaften der hergestellten Teile erheblich beeinträchtigen kann. Die Autoren entwickelten eine neuartige lokale Schutzgasdüse, die den Gasfluss optimiert und unerwünschte atmosphärische Vermischung verhindert.
  • Die wichtigsten Ergebnisse:
    • Mit der Prototypdüse, die über interne Kühlkanäle verfügte, konnte bei der Verarbeitung von ER316LSi-Draht aus rostfreiem Stahl eine oxidfreie Abscheidung erzielt werden.
    • Es wurde eine negative Korrelation zwischen der Schutzgasdurchflussrate und sowohl der Schmelzbadtemperatur als auch der Schweißraupenbreite festgestellt.
    • Es gelang, einen festen Quader ohne Oxideinschlüsse abzuscheiden.
  • Methodik:
    • Die Düse wurde additiv mittels Laser-Pulverbett-Fusion hergestellt und durch Abscheidungsexperimente auf ihre Wirksamkeit geprüft.

2. Verbesserung der Schweißdurchdringung durch zwei WIG-Lichtbögen, aktiviert durch die Beimischung von Sauerstoff zum Schutzgas

• Autoren: J. Zhang et al.
• Tagebuch: Das Internationale Journal für fortschrittliche Fertigungstechnologie
• Veröffentlichungsdatum: December 22, 2022
• Zitat: (Zhang et al., 2022, S. 169–181)
• Zusammenfassung:
  • In dieser Forschung werden die Auswirkungen der Beimischung von Sauerstoff zum Schutzgas beim WIG-Zweifach-Lichtbogenschweißen untersucht, um die Schweißdurchdringung zu verbessern.
  • Die wichtigsten Ergebnisse:
    • Durch die Zugabe von Sauerstoff wurde die Einschweißtiefe im Vergleich zu herkömmlichen Schutzgasen deutlich verbessert.
    • Die Studie liefert Erkenntnisse zur Optimierung von Gasgemischen für bessere Schweißergebnisse.
  • Methodik:
    • Mithilfe experimenteller Aufbauten wurde die Schweißdurchdringung bei unterschiedlichen Gasgemischen verglichen, wobei der Schwerpunkt auf den Auswirkungen der Sauerstoffkonzentration lag.

3. Auswirkungen von mit Stickstoff versetztem Doppelschutzgas und Lösungsglühen auf die Mikrostruktur von Duplex-Edelstahlschweißnähten beim tiefen Wolfram-Inertgasschweißen

• Autoren: Y. Zou, Xiaosong Zhou
• Tagebuch: Zeitschrift für Werkstofftechnik und Leistung
• Veröffentlichungsdatum: November 10, 2022
• Zitat: (Zou & Zhou, 2022, S. 6995–7003)
• Zusammenfassung:
  • In dieser Studie wird die Auswirkung eines mit Stickstoff versetzten doppelten Schutzgases auf die Mikrostruktur von Duplex-Edelstahl beim Wolfram-Inertgasschweißen (WIG) mit tiefer Durchdringung untersucht.
  • Die wichtigsten Ergebnisse:
    • Durch die Verwendung von Stickstoff im Schutzgas wurde die Mikrostruktur erheblich beeinflusst und die mechanischen Eigenschaften der Schweißnähte verbessert.
    • Die Studie unterstreicht die Bedeutung der Zusammensetzung des Schutzgases für die Aufrechterhaltung der gewünschten mikrostrukturellen Eigenschaften.
  • Methodik:
    • Die Autoren führten Schweißexperimente mit unterschiedlichen Schutzgaszusammensetzungen durch und analysierten die resultierenden Mikrostrukturen mithilfe metallografischer Techniken.

Häufig gestellte Fragen (FAQs)

F: Welche Schweißgastypen gibt es hauptsächlich?

A: Argon, Helium, Sauerstoff und Kohlendioxid sind Schweißgase. Darüber hinaus gibt es weitere, die hauptsächlich zum Schutz vor Schweißnähten verwendet werden. Wichtig ist, dass diese Gase den Schweißbereich vor Sauerstoff- und Stickstoffverunreinigungen schützen, die Schweißfehler verursachen können.

F: Warum ist Argon-Schutzgas eine gute Wahl für den Einsatz beim Schweißen?

A: Argon-Schutzgas wird bevorzugt, da es inert ist und somit keine atmosphärische Verunreinigung der Schweißnaht verursacht. Es ist beim Wolfram-Inertgasschweißen beliebt, da es gleichmäßige und stabile Lichtbögen effizient aufrechterhält.

F: Wie wird Helium-Schutzgas verwendet und wie wirkt es sich auf den Schweißprozess aus?

A: Helium-Schutzgas erhöht die Wärmezufuhr beim Schweißen, was zu einer höheren Durchdringung, Geschwindigkeit und Gesamteffizienz führt. In Kombination mit Argon-Schutzgas ist es beim Aluminium- und Kupferschweißen von Vorteil.

F: Welche Rolle spielen halbinerte Gase beim Schweißen?

A: Halbinerte Gase wie Kohlendioxid werden eingesetzt, da sie kostengünstiger sind und die Durchdringung und Stabilität des Lichtbogens verbessern. Allerdings haben halbinerte Gase auch Nachteile, da sie oxidieren. Daher hängt der Umfang ihrer Verwendung von den genauen Schweißanforderungen ab.

F: Auf welche Weise schützen Schutzgase die Schweißnaht?

A: Schutzgase schützen die Schweißnaht vor atmosphärischen Gasen, die zu Verunreinigungen und Defekten führen können. Sie erhöhen die Festigkeit der Schweißnaht und sorgen für mehr Sauberkeit.

F: Welche Bedeutung hat der Gasfluss beim Schweißen?

A: Die Wirksamkeit des Schutzgases hängt von der Gasdurchflussrate ab. Eine falsche Durchflussrate kann dazu führen, dass Gas eingeschlossen wird, was zu Defekten in der Schweißnaht führen kann.

F: Können für bestimmte Schweißzwecke verschiedene Gase kombiniert werden?

A: Verschiedene Gase können tatsächlich gemischt werden, um bestimmte gewünschte Schweißeigenschaften zu erzielen. Beispielsweise kann beim MIG-Schweißen von Edelstahl Argon mit geringen Mengen Sauerstoff oder Kohlendioxid gemischt werden, was sowohl die Lichtbogenstabilität als auch die Durchdringung verbessert.

F: Welchen Einfluss haben atmosphärische Gase auf das Schweißen?

A: Wenn beim Schweißen keine entsprechenden Vorsichtsmaßnahmen getroffen werden, reagieren atmosphärische Gase wie Sauerstoff und Stickstoff und verursachen Oxidation sowie weitere Defekte. Deshalb sind Schutzgase unerlässlich, um eine kontrollierte Schweißumgebung zu gewährleisten.

F: Zu welchem ​​Zweck kann dem Argon beim Schweißen ein Gas zugesetzt werden?

A: Argon wird oft mit Helium gemischt, um die Wärmezufuhr für bestimmte Materialien und Schweißverfahren zu erhöhen. Andere Gase, wie beispielsweise ein geringer Anteil Kohlendioxid, können ebenfalls zur Verbesserung der Lichtbogenstabilität und der Durchdringung beitragen.
