Kompletan vodič za održavanje mašine za lasersko obeležavanje: laser sa vlaknima i CO2

Izvanredna mašina za lasersko označavanje u proizvodnim procesima u različitim industrijama nudi neusporedivu tačnost i operativnu efikasnost. Međutim, postizanje produženog radnog vijeka i visokih performansi zahtijeva poznavanje sastavnih dijelova mašine i osnovnih praksi održavanja. Ovaj priručnik ima za cilj da vas opremi osnovnim znanjem za snalaženje u sofisticiranim strukturama sistema za lasersko označavanje. Naš cilj je da vam pružimo sve informacije potrebne za funkcionalnost vaših mašina, od kritičkog razumijevanja dijelova do efikasnih strategija održavanja. Ovaj vodič je prilagođen da vam pomogne - bilo da ste početnik ili iskusan korisnik tehnologije laserskog označavanja - da smanjite šanse za kvar sistema i optimizujete efikasnost. Nastavite čitati, jer ovaj članak ističe ključne strategije za brigu i potpunu kontrolu vašeg... mašina za lasersko označavanje.

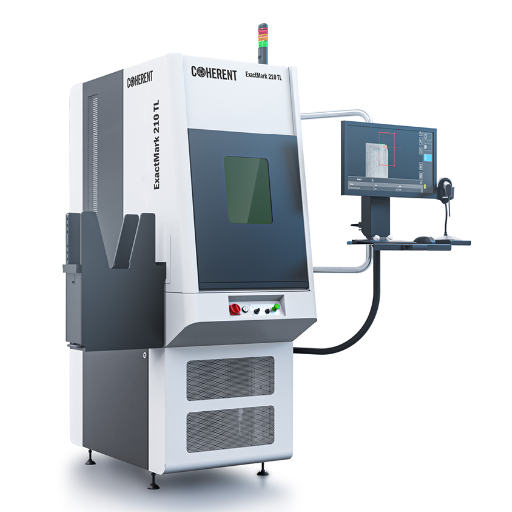

Koje su glavne komponente mašine za lasersko markiranje?

• Izvor lasera – Primarni dio uređaja koji proizvodi laserski snop. Vrsta lasera (vlaknasti, CO2, UV) će varirati ovisno o materijalu koji se označava.
• Galvanometarski (Galvo) skeneri — Brza i precizna ogledala koja "prebacuju" laserski snop preko površine za označavanje pokreću servo motori.
• Sočivo za označavanje polja – Sočivo za proširenje releja osigurava odgovarajuću veličinu žarišne tačke za granice označavanja koje su oštre, jasne i tačne prema određenim tolerancijama.
• Kontrolni sistem - računarski program koji kontroliše rad opreme, uključujući podešavanje brzine označavanja, dubine, oblika i drugih parametara.
• Sistem za hlađenje – Održava normalne radne temperature uređaja kako bi se osiguralo da se ne pregrijavaju; koristi zrak ili vodu za odvođenje toplote.
• Radna površina ili platforma – Ravnina na koju se postavlja materijal ili predmet koji se označava. Obično je pokretna radi lakšeg prilagođavanja različitim oblicima i veličinama.

Poznavanje doprinosa svih ovih elemenata pomaže nam da razumijemo rad i održavanje mašina, što olakšava proces osiguranja efikasnog rada i održavanja.

Razumijevanje laserskog izvora: Fiber vs. CO2 laser

Upoznavanje sa rasponom upotreba vlaknastih i CO2 lasera je ključno prije nego što se odlučite između njih; prava tehnologija treba da odgovara vašim potrebama.

• Fiber Laser

Sa talasnom dužinom od oko 1.06 mikrona, vlaknasti laseri su najbolji za označavanje metala i nekih vrsta plastike. Njihova efikasnost je zapanjujuća kada se uzmu u obzir troškovi napajanja i održavanja. Laseri se mogu pohvaliti životnim vijekom od preko 100,000 sati, a kvalitet njihovog snopa čini označavanje preciznim i detaljnim. Također, sposobni su za zahtjevne primjene poput dubokog graviranja ili označavanja površina velikom brzinom, što ih čini idealnim za vazduhoplovnu, automobilsku i medicinsku industriju.

• CO2 Laser

CO2 procesori koriste mješavinu plinova ugljičnog dioksida s valnom dužinom od oko 10.6 mikrona. Odlični su za označavanje organskih materijala poput drveta, papira, stakla, kože i drugih nemetalnih površina. CO2 laseri su povoljni za rezanje i graviranje ambalaže, znakova i dekora jer su ekonomičniji od drugih. Ovi laseri su pogodni za velike površine, a ciljanje tih materijala čini ih idealnim za neke industrije.

• Ključne razlike i performanse

Što se tiče metala, vlaknasti laseri nadmašuju CO2 lasere u brzini obrade. Vlaknasti laseri imaju veću osnovnu fleksibilnost, dok su CO2 laseri pogodniji za nedetaljan rad na mekim ili organskim materijalima. Veći početni troškovi instaliranja vlaknastih lasera kompenzirani su nižim operativnim troškovima zbog uštede u potrošnji energije, za razliku od CO2 lasera. S druge strane, CO2 laseri zahtijevaju redovnije održavanje radi dopunjavanja plina, a ogledala se moraju često ponovo poravnavati.

• Odabir pravog izvora

Izbor laserskog izvora uveliko zavisi od materijala na kojima se namjerava raditi i krajnje upotrebe proizvoda. Za maksimalnu preciznost na metalima, jednostavnost održavanja i jedinice pokretane filamentima, industrijski vlaknasti laser je najbolja opcija. Ako je potrebna veća fleksibilnost za nemetalne i organske materijale, CO2 laseri pružaju jednostavnost korištenja, preciznost i efikasnost. Razumijevanje obje tehnologije omogućava vam da odaberete najprikladnije rješenje konstruktivno prilagođeno specifičnim operativnim zahtjevima.

Ključne komponente sistema za lasersko označavanje

Sistem za lasersko označavanje izgrađen je od više ključnih komponenti koje maksimiziraju njegovu funkcionalnost i efikasnost. Kratak opis ovih komponenti i njihov značaj razmatrani su u nastavku:

• **Laserski izvor**

Laseri za označavanje se obično izrađuju od vlaknastih, CO2 ili zelenih lasera, od kojih svaki posjeduje jedinstvene karakteristike, uz razne prednosti i nedostatke. Laseri za označavanje također dobijaju specifičnu namjenu nakon što se prilagode specifičnim materijalima. Na primjer, laseri za označavanje napravljeni od vlakana nadmašuju CO2 lasere kada je u pitanju označavanje metala ili tvrde plastike. Organski materijali, uključujući drvo, papir i kožu, lakše se označavaju pomoću CO2 lasera.
Laserski izvor ostaje srce cijelog sistema jer cijelom sistemu obezbjeđuje snop za označavanje.

• **Galvo glava ili galvanometarski skener**

Kao što i samo ime govori, ovo koristi ogledala postavljena na motor velike brzine, koji okreće laserski snop prema radnom komadu. Ova komponenta je odgovorna za veliku brzinu i preciznost označavanja. Ovisno o sistemu, preciznost može ići do tolerancija od samo ±0.001 inča.

• **Fokusirajuća leća**

Svi prethodno spomenuti laserski zraci moraju biti fokusirani na određenu tačku na materijalu koji treba ocrtati kako bi se garantovali visokokvalitetni i detaljni obrisi. Kvalitet oznaka koje treba napraviti zavisi od žižne daljine sočiva. Uobičajeno korištena sočiva imaju žižne daljine u rasponu od 100 mm x 100 mm do 300 mm x 300 mm. Alternativne konfiguracije mogu biti izvodljive kako bi se prilagodile većim zahtjevima označavanja.

• Kontrolna jedinica

Kontrolna jedinica je računarski sistem koji ima kontrolni softver za određenu mašinu, kao što su laseri za označavanje, koji kontroliše rad lasera. Korisnici mogu da otpreme svoje dizajne na laser, postave parametre poput snage i brzine i kontrolišu cijeli proces označavanja. Napredniji softver dodaje funkcije poput kreiranja QR koda i serijskog broja koje povećavaju vrijednost sistema.

• Radni sto

Radni sto podržava materijal koji se označava. Mnogi sistemi dolaze s podesivim ili rotirajućim radnim stolovima, koji omogućavaju označavanje nestandardnih oblika i cilindričnih predmeta. Ova karakteristika dodaje mnogo svestranosti sistemu.

• Sistem za hlađenje

Efikasna metoda hlađenja također pomaže u kontroli pregrijavanja, koje može umanjiti tačnost označavanja i oštetiti osjetljive dijelove. Laseri obično imaju određeni vijek trajanja i operativna ograničenja. Oni integrišu metode hlađenja zrakom ili vodom kako bi povećali svoj vijek trajanja i funkcionalnost.

• Safety Enclosure

Kako bi zaštitili operatere od direktnog izlaganja laserskom snopu, ovi sistemi integrišu sisteme za lasersko označavanje, koji obično imaju sigurnosno kućište izgrađeno oko sebe. Ova kućišta također ispunjavaju međunarodne sigurnosne konvencije, kao što su laseri klase 1 ili klase 4, ovisno o dizajnu sistema i primjeni.

Kombinacijom ovih komponenti, savremeni sistemi laserskog označavanja pružaju jednostavnu kombinaciju prilagodljivosti, brzine i preciznosti kako bi zadovoljili različite industrijske zahtjeve. Komponente u elektronici, automobilskoj industriji, medicinskim uređajima, pa čak i ambalaži, sarađuju kako bi obezbijedile pouzdane sisteme označavanja koji se prilagođavaju potrebama industrije, a istovremeno ispunjavaju standarde preciznosti i efikasnosti.

Uloga laserske glave u kvaliteti označavanja

Laserska glava je jedan od faktora koji diktiraju kvalitet rezultata laserskog označavanja. Ima važne organe poput laserskog izvora, fokusirajućeg sočiva i sistema za skeniranje galvanometrom, što omogućava kontrolu laserskog snopa sa visokom preciznošću. Kvalitet označavanja zavisi od kvaliteta, tačnosti, konzistentnosti i rezolucije komponenti označavanja u laserskoj glavi.

Moderna laserska glava se fokusira na opremanje novim galvanometrom za označavanje pri nevjerovatnoj brzini od preko 7000 mm/s u sekundi, uz sužavanje margine preciznosti. Nadalje, ujednačenost označavanja se postiže na složenim oblicima ugradnjom tehnologije dinamičkog podešavanja fokusa, koja omogućava laserskoj glavi da se prilagodi različitim visinama. Poznato je da sistemi vlaknastih lasera pružaju veću preciznost snopa od CO2 ili diodnih lasera i poželjniji su za složene aplikacije označavanja sa visokim detaljima.

Ako se lasersko označavanje pomjeri dalje na niže nivoe, još jedan faktor koji utiče na kvalitet označavanja leži u upravljanju temperaturom na glavi lasera: Hlađenje sistema vazduhom ili vodom pomaže u izbjegavanju pregrijavanja, što osigurava stabilan rad tokom produženih zadataka. Manji broj defekata znači poboljšanu konzistentnost, pouzdanost i veću stabilnost u visokopreciznim industrijama poput vazduhoplovstva, medicine i mikroelektronike, što je i ostvarivo.

Kako bi se poboljšala fleksibilnost označavanja, mnoge moderne laserske glave dolaze sa softverski kontroliranim funkcijama koje korisnicima omogućavaju mijenjanje postavki kao što su frekvencija impulsa i snaga snopa. Ova vrsta fleksibilnosti proširuje upotrebu na brojne materijale poput plastike, keramike, metala i kompozita. Osim toga, razvoj AI pomagača pruža modernim, svijetlim laserskim glavama mogućnost praćenja operacija i vršenja podešavanja u stvarnom vremenu, smanjujući greške i poboljšavajući performanse.

Moderne laserske glave su se pokazale nezamjenjivim za održavanje ultra visoke preciznosti označavanja kroz napredak i primjenu novih tehnologija. To se postiže strogim zahtjevima različitih industrija, uz zadržavanje nevjerovatne prilagodljivosti.

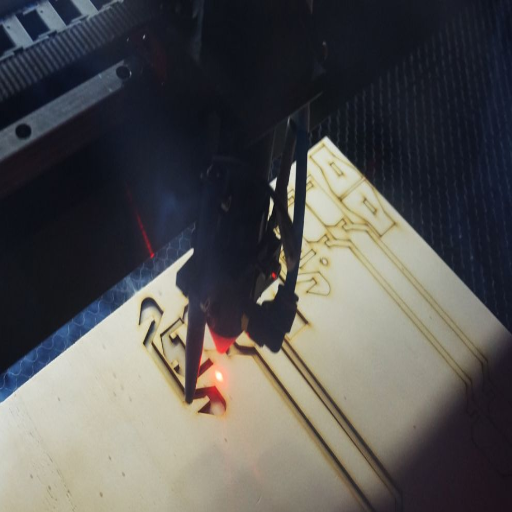

Kako efikasno održavati vašu mašinu za lasersko markiranje?

• Održavanje čistoće mašine

Dakle, budući da to ne utiče na performanse mašine, ključno je redovno čistiti lasersku glavu, sočivo i okolinu. Štaviše, prašinu i ostatke treba periodično uklanjati.

• Poravnanje i verifikacija optike

Povremeno provjeravajte da li poravnanje i oštećenja utiču na optiku. Nepravilno poravnana optika će uticati na kvalitet označavanja.

• Održavajte optimalne nivoe hlađenja

Sisteme za hlađenje treba uvijek provjeriti kako bi se osigurao ispravan rad. U suprotnom, može doći do pregrijavanja i oštećenja unutrašnjih mehanizama.

• Slijedite smjernice koje je dao proizvođač

Korisnički priručnici pružaju korake zajedno s rasporedima održavanja za svaku određenu mašinu, koje je važno slijediti kako bi se održalo njeno ispravno stanje.

• Procijenite električne veze

Trebalo bi izvršiti dijagnostiku ili provjere kako bi se utvrdilo ima li labavih ili oštećenih žica i šta bi one mogle uzrokovati u vezi sa sigurnosnim problemima ili kvarovima uređaja.

• Moraju se koristiti originalni rezervni dijelovi

Istrošene komponente treba zamijeniti samo novima od proizvođača uređaja. To će garantovati da će rezervni dio biti pouzdan i koristan.

Redovno održavanje će osigurati da laserski uređaj za markiranje radi najbolje i poboljšati njegovu izdržljivost.

Sedmični savjeti za održavanje vašeg laserskog gravera

• Čišćenje sočiva i ogledala:

Leće i ogledala treba čistiti maramicama za čišćenje optičkog kvaliteta kako bi se izbjegle ogrebotine. Pravilno čišćenje leća i ogledala omogućava da se laserski snop koncentrira u optimalni fokus, čime se maksimizira prijenos snage. Osiguravanje čistoće optike sprječava izobličenje snopa i gubitak energije.

• Provjera i čišćenje sistema za pomoć pri zračnom hlađenju:

Provjerite da li su cijevi i mlaznice bez začepljenja ili nečistoća. Pravilan protok zraka sprječava paljenje tokom graviranja, omogućava čišće rezanje i smanjuje količinu ostataka ili prašine.

• Provjera sistema hlađenja:

Za sisteme hlađene vodom, provjerite nivo rashladne tečnosti i potvrdite da nema ostataka ili algi. Za sisteme hlađene zrakom, očistite svu prašinu nakupljenu na ventilatorima kako biste izbjegli pregrijavanje.

• Provjera radne površine:

Provjerite je li radna površina s letvicama čista, bez ostataka materijala koji mogu stvarati prepreke. Materijali bez oznaka i gravura omogućavaju glatkiji rad tokom graviranja. Oznake na poleđini materijala su ružne. Uklanjanje preostalih ostataka pomoći će u glatkom i stabilnom radu.

• Provjerite za kalibraciju položaja lasera:

Da biste osigurali poravnanje, izvršite probni rad kako biste potvrdili da je snop usmjeren prema željenom cilju. Ukoliko su potrebne promjene radi postizanja preciznosti i konzistentnosti, ispravite ih.

Defragmentiranje ugniježđenih oblika u kontrolnom softveru
Gnijezda oblika koja se koriste više puta najbolje je održavati ponovljivima i lako ih je pratiti. Preraspoređivanje gnijezda u različite obrasce za oblike uštedjet će vrijeme obrade. Ovaj trošak se može smanjiti uređivanjem programa mašine kako bi se uskladili s rezanjem.

• Završna podešavanja

Zakažite zastoje mjesečno ili dvonedeljno kako biste se pozabavili ovim prilagođavanjima. Vremenom će nadogradnja kontrolera mašine uštedjeti vrijeme i novac tokom svakog podešavanja.

Ovi dosljedni preventivni zadaci održavanja rješavaju probleme prije nego što se pojave, što vam štedi muke s neplaniranim zastojima mašine.

Mjesečna kontrolna lista održavanja za mašine za lasersko markiranje

• Obavite temeljito čišćenje sočiva

Sočivo je jedna od najvažnijih komponenti laserskog uređaja za označavanje. Potrebno ga je očistiti rastvorom za optička sočiva i maramicom; svu prašinu, prljavštinu i mrlje treba ukloniti. Prljavo sočivo će uzrokovati probleme s fokusiranjem lasera, smanjujući preciznost označavanja, što potencijalno može uzrokovati ogromnu štetu. Proizvođači predlažu raspored čišćenja ovisno o upotrebi, ali pravilo je da provjeravate sočiva svaki mjesec.

• Ispitajte sisteme hlađenja

Provjerite da li vaš sistem za vodeno ili vazdušno hlađenje ispravno funkcioniše, u zavisnosti od vrste mašine. S druge strane, provjerite da li mašine sa vodenim hlađenjem imaju čistu vodu bez algi ili drugih zagađivača. Slijedite predložene smjernice i mijenjajte rashladnu tečnost svaka tri do šest mjeseci kako biste spriječili pregrijavanje i maksimizirali operativne mogućnosti.

• Podesite kalibraciju laserskog snopa

Vremenom, vibracije i upotreba će uzrokovati gubitak kalibracije lasera. Kako bi se osiguralo poravnanje i tačnost, preporučuju se mjesečne provjere i ponovne kalibracije postavljenih parametara. Ovaj korak, posebno, pomaže u osiguravanju konzistentnosti u kvaliteti označavanja različitih materijala.

• Izvršite provjeru ispušnog sistema

Preostala prašina, dim i druge emisije mogu se akumulirati i dovesti do smanjene efikasnosti ili oštećenja unutrašnjih dijelova. Osigurajte da su ispušni ventilatori čisti. Filteri i ventilacijski kanali također moraju biti očišćeni. Prljavi i začepljeni filteri moraju se zamijeniti kako bi se osiguralo sigurno i zdravo radno mjesto.

• Procijenite upravljački softver mašine

Provjerite da li je instalirana najnovija verzija softvera. Ako su dostupna ažuriranja, uvijek provjerite da li prethodne verzije sadrže greške ili probleme s performansama koje treba ispraviti. Osim toga, provjerite sve sistemske postavke i sačuvajte ih na sigurnoj lokaciji kako biste spriječili gubitak podataka tokom rada.

• Procijenite električne komponente

Pregledajte sve povezane električne ožičenja, utikače i komponente na znakove istrošenosti, labavosti i oštećenja. Procijenite jesu li neki spojevi labavi i pokrijte oštećene žice. Ispravni električni spojevi i izolacija mogu optimizirati performanse uređaja, a istovremeno značajno smanjiti rizike od kvara hardvera ili zastoja.

• Provjerite zapise o korištenju

Moderne mašine za lasersko markiranje koriste sisteme evidentiranja kako bi pratile svoje performanse. Ovi zapisi se mogu koristiti za analizu performansi mašine i prikazivanje potencijalnih problema koje je potrebno riješiti. Na primjer, povećanje potrošnje energije ili radne temperature može ukazivati ​​na postojanje neefikasnosti.

Pridržavanje ovog kompletnog mjesečnog rasporeda održavanja će održavati vašu mašinu za lasersko markiranje u ispravnom stanju, a istovremeno će proaktivno izbjeći skupe popravke. Statistike industrije pokazuju da redovno servisiranje lasera za markiranje može produžiti njihov vijek trajanja za čak trideset posto, a istovremeno smanjiti vrijeme zastoja povezano s održavanjem za gotovo četrdeset posto.

Pregled pokretnih dijelova i osiguranje njihove pravilne funkcionalnosti

Kritične funkcije linearnih vodilica, remena i aktuatora mašine za lasersko markiranje zavise od preciznog kretanja i rada. Prema rutinskim praksama održavanja, redovne provjere ovih komponenti su fundamentalne za eliminisanje kvarova usljed habanja i neusklađenosti koji bi mogli ukazivati ​​na odstupanja. Na primjer, linearne vodilice treba vježbati za određeni raspon kretanja, a ostatke koji ometaju performanse treba ukloniti kako bi se omogućilo nesmetano kretanje. Ispunjavanje zahtjeva za pravilne provjere aktuatora i motora također osigurava optimalnu isporuku snage, što omogućava poboljšanu tačnost unutar mašine.

Održavanje pokretnih dijelova je ključno jer bi u suprotnom moglo doći do smanjenja operativne tačnosti za 20%, što bi moglo dovesti do pogrešnih rezultata i predstavljati rizik od materijalne štete. Izbjegavanje trenja i pregrijavanja putem planiranog održavanja je ključno za produženje vijeka trajanja ovih komponenti smanjenjem habanja za 15%. Odobrena maziva, uz pridržavanje propisanih rasporeda koje je odredio proizvođač, značajno poboljšavaju performanse i izdržljivost. Česte provjere, uz pravilno definiranu njegu, pored postojećih planova održavanja, doprinose smanjenju skupih zastoja uz minimiziranje grešaka.

Koje su različite vrste procesa laserskog označavanja?

Najčešći tipovi procesa laserskog označavanja uključuju:

• Žarenje – Primjenjuje toplinu na površinu materijala kako bi se formirao oksidirani ili glatki sloj. Uglavnom se radi na metalima.
• Graviranje – Uklanja sloj materijala kako bi se stvorio dubok i trajan trag.
• Nagrizanje — Lagano topljenje površine datog materijala podiže stvorene tragove; ovo je brži način graviranja, ali manje dubok od graviranja.
• Pjenjenje – Uglavnom se primjenjuje na plastiku. Formira mjehuriće na površini materijala, a tragovi su lakšeg inženjerstva.

Svaka metoda se koristi za određene materijale i primjene kako bi se postigla izražena preciznost i trajni rezultati.

Lasersko graviranje: Tehnike i primjene

Zbog svoje svestranosti, preciznosti i ponovljivosti, lasersko graviranje postalo je široko prihvaćena metoda graviranja u različitim sektorima. Inovativni napredci poput galvo i fiber lasera proširili su mogućnosti tehnologije laserskog graviranja. Preciznost laserskog graviranja omogućava zamršene dizajne i ultra-fine detalje za sve, uključujući elektronske komponente i nakit.

Automobilska, vazduhoplovna, industrija medicinskih uređaja i robe široke potrošnje koriste snagu laserskog graviranja u estetske i funkcionalne svrhe. Lasersko graviranje označava serijske brojeve, QR kodove i barkodove, koji su korisni za upravljanje zalihama, zbog svoje trajnosti i čitljivosti. Ova postojana gravura ukazuje na to da lasersko graviranje čini gotovo 35% globalnog tržišta označavanja, dodatno ga učvršćujući kao dominantnu metodu označavanja na proizvedenoj robi.

Graviranje po narudžbi na nakitu i drugoj potrošačkoj robi postaje sve popularnije. Personalizirani ukrasi poput metalnog posuđa za piće, graviranih futrola za telefone i drvenih ukrasa sve su traženiji i, prema tržišnim prognozama, očekuje se stalan porast potražnje svake godine. Ovi predmeti dobijaju na privlačnosti zbog dugotrajnosti laserskog graviranja i teških uslova koje ove oštre oznake mogu izdržati.

Što se tiče ekoloških prednosti, lasersko graviranje ih poboljšava uklanjanjem potrebe za tintom ili hemikalijama. Na taj način se proizvodi manje otpada, a operativni troškovi se smanjuju. To odgovara svjetskom interesu za ekološki prihvatljive metode proizvodnje. Konačno, lasersko graviranje nastavlja usavršavati svoju primjenu zahvaljujući tehnološkom napretku, učvršćujući svoj status vitalnog uređaja u mnogim oblastima.

Razumijevanje procesa označavanja na različitim materijalima

Različiti materijali zahtijevaju različite postupke graviranja i označavanja laserskim tehnikama. Lasersko graviranje je tehnika označavanja koja je najprikladnija za metale poput aluminija i nehrđajućeg čelika. Ovi metali su savršeni za graviranje jer mogu izdržati lasere velike snage i ostaviti upečatljive tragove. Lasersko graviranje ovih metala rezultira stvaranjem vidljivih tragova jer metali oksidiraju i podliježu toplinskoj transformaciji površina, što rezultira nazubljenim tragovima koji su dugotrajni. Neki od ovih metala anodizacijom postaju lakše čitljivi i manje skloni hrđanju.

Najidealniji postupak za drvo i kožu, koji su nemetalni materijali, je tehnika erozivnog graviranja. Ova tehnika omogućava laseru da oguli najudaljeniji površinski sloj. Kod kože, oznake se režu dok većina materijala ostaje netaknuta, stvarajući jasne linije, što omogućava upotrebu kože za rafinirani nakit.

Raznolika grupa materijala, uključujući plastiku, zahtijeva optimizaciju postavki laserskog označavanja na osnovu hemijskog sastava materijala. Prisustvo aditiva, kao što su boje i punila, snažno utiče na interakciju lasera s materijalom. Obično laserska energija topi ili pjeni površinu plastike, ostavljajući oštre, visokokontrastne tragove. Na primjer, akrilonitril butadien stiren (ABS) je rasprostranjen u gravurama na etiketama proizvoda i pričvršćivanju dijelova zbog svojih povoljnih svojstava gravura visoke rezolucije.

Staklo i keramika, poznati po svojoj krhkosti, obrađuju se laserskim graviranjem korištenjem mikrofrakturiranja. Ova tehnika koristi koncentriranu lasersku energiju za stvaranje kontroliranih pukotina na površini materijala. Ovo se obično koristi za dekorativne ukrase na pločicama i vinskim čašama. Međutim, prekomjerna energija rezultira prekomjernim krhotinama, što zahtijeva stroga podešavanja.

Konačno, kompozitne i inženjerske površine su napredni materijali koji zahtijevaju specifičnu kalibraciju na osnovu sastava. Inovacije u laserima za označavanje, poput vlaknastih lasera, znatno su poboljšale performanse na složenijim materijalima, pružajući veću tačnost čak i kod zamršenih dizajna.

S materijalima koji variraju od metala do nemetala, raznolike mogućnosti laserskih sistema olakšavaju precizno označavanje u različitim industrijama. Ova fleksibilnost omogućava daljnji napredak tehnologije.

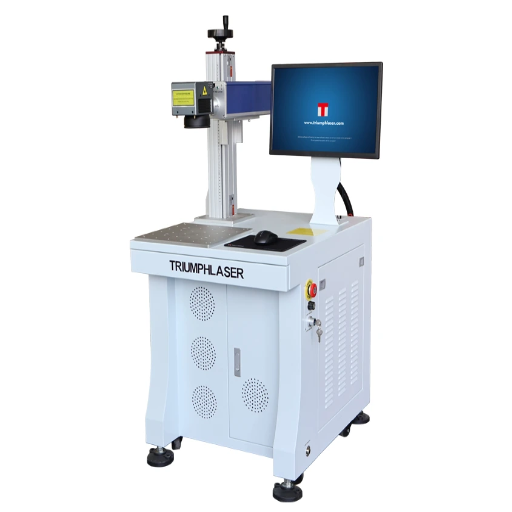

Kako postići visokokvalitetno lasersko označavanje?

Da bi se laserima postigle visokoprecizne oznake, oprema mora biti postavljena, materijali moraju biti pripremljeni, a parametri optimizirani. Na primjer, CO2 laser je pogodan za nemetale, dok vlaknasti laseri dobro služe za metale. Uklanjanje prljavštine ili ostataka s površine materijala osigurava da se ne prave nepravilne oznake. Snaga, brzina i frekvencija lasera trebaju biti uravnotežene sa svojstvima materijala i potrebnom dubinom graviranja. Štaviše, rutinsko održavanje, poput čišćenja sočiva i kalibracije poravnanja, potrebno je kako bi laserski sistemi održali preciznost i konstantan kvalitet oznaka tokom vremena.

Faktori koji utiču na kvalitet i dubinu označavanja

Svako lasersko označavanje mora uvijek uzeti u obzir nekoliko ključnih aspekata kako bi se postigli precizni i dugotrajni rezultati.

• Svojstva materijala

Svaki materijal ima jedinstven odgovor na lasersku energiju. Na primjer, nehrđajući čelik i aluminij obično zahtijevaju zadovoljavajuću lasersku snagu za postizanje dovoljnog označavanja. Mekši materijali poput plastike postižu dublje oznake s nižom laserskom snagom. Visoko reflektirajući materijali mogu zahtijevati promjene u laserskoj valnoj dužini za pravilne laserske performanse.

• Postavke snage i brzine lasera

Postavke brzine i snaga lasera su dvije postavke koje, kada se promijene, mijenjaju dubinu i kvalitet označavanja. Povećanje snage lasera dublje probija gravuru, ali postoji opasnost od pregrijavanja osjetljivih materijala. Povećanje brzine označavanja poboljšat će efikasnost proizvodnje, ali će smanjiti dubinu označavanja. Manja brzina sa umjerenom snagom je bolja alternativa za složene uzorke, omogućavajući oštrije i jasnije dizajne.

• Frekvencija i trajanje impulsa

Kombinacija ove dvije postavke daje bolje rezultate, ali se mora fino podesiti za različite materijale. Metali obično zahtijevaju nižu frekvenciju za postizanje jasnijih, dubljih gravura, dok materijali s glatkijim površinama zahtijevaju više frekvencije za postizanje jasnih, ali oštrih rezultata.

• Prilagođavanje fokusa

Održavanje odgovarajuće udaljenosti fokusa laserske glave od površine materijala je ključno. Nepraktično fokusiranje obično previše zamuti oznaku ili stvori oznake na različitim dubinama. Precizne tehnologije autofokusa mogu održavati značajne nivoe fokusa.

• Okolišni uslovi

Temperatura, vlažnost i nakupljanje prašine imaju vanjski utjecaj na karakteristike označavanja prilikom obrade. Na primjer, visoke temperature okoline mogu uzrokovati termičku distorziju, što može smanjiti tačnost označavanja. Slično tome, prekomjerna količina prašine može blokirati prolaz laserskog snopa, uzrokujući nekonzistentnost označavanja. Održavanje čistog radnog prostora značajno poboljšava kvalitet označavanja.

• Priprema površine materijala

Savršena, čista laserska interakcija zahtijeva da površine materijala budu bez prljavštine i prašine. Prethodno čišćenje materijala radi uklanjanja prljavštine ili masnoće garantuje besprijekorne oznake, bez razmazivanja ili neujednačene potpunosti uzorka.

Označavanje nehrđajućeg čelika vlaknastim laserom postiže prosječnu dubinu graviranja od 0.01–0.05 mm pri snazi ​​od 20-50 vati. Ovo je vrlo pogodno za primjene s visokim zahtjevima otpornosti na habanje. S druge strane, CO2 laseri označavaju nemetalne materijale poput drveta i akrila pri snazi ​​od 60 do 100 vati, postižući dubinu označavanja od 0.3 do 0.5 mm. Ove vrijednosti ilustruju potrebu prilagođavanja postavki lasera svojstvima materijala kako bi se postigli željeni rezultati označavanja.

Podešavanje snage lasera za optimalni efekat označavanja

Pažljivo podešavanje snage lasera kako bi se dobile najfinije moguće oznake zahtijeva razumijevanje specifičnih karakteristika materijala na kojima se radi. Na primjer, CO2 laseri izuzetno dobro rade na nemetalnim materijalima, kao što su drvo, akril i koža, koji se obično mogu označavati CO2 laserom od 60-120 vati. CO2 laser od 30-50 vati može gravirati aluminij do dubine od 0.5 mm s velikom jasnoćom i izdržljivošću, što ga čini idealnim izborom za industrijske primjene koje zahtijevaju preciznost.

Prilikom označavanja nemetalnih materijala, vlaknasti laseri, koji obično rade u rasponu snage od 20-100 vati, su veoma efikasni. U industrijskim okruženjima, materijali poput aluminija mogu izdržati primjenu vlaknastih lasera umjerene snage postavljenih u rasponu od 30-50 vati kako bi se postigla jasnoća graviranja od 0.05-0.1 mm, što ih čini pouzdanim radnim konjem.

Trajanje impulsa i postavke snage igraju podjednako važnu ulogu koju ne treba zanemariti. Manja trajanja impulsa postižu bolje detalje, dok finiji impulsi osiguravaju glatki oblik i preciznost oblika na mekšim materijalima. Svaki proizvođač ima neke specifikacije koje se mogu osigurati praćenjem ovih varijabli, kao što je podešavanje trajanja i definiranje tačne oznake za testiranje prije konačne proizvodnje kako bi se optimizirala i poboljšala efikasnost njihovih radnih procesa označavanja.

Važnost softvera za označavanje u postizanju preciznosti

U srži procesa preciznog označavanja leži softver za označavanje, koji zauvijek mijenja kontrolu koju inženjeri imaju nad parametrima kao što su laser, grafička pozicija i složeni dizajn. Napredne funkcije softvera omogućavaju operaterima da modificiraju parametre visokog nivoa poput brzine, snage, frekvencije, pa čak i žižne daljine, što dovodi do ponovljivih i vrlo detaljnih rezultata na širokom spektru materijala.

Algoritmi umjetne inteligencije i sistemi mašinskog vida su najnovije integracije za povećanje tačnosti unutar softvera za označavanje. OCR (optičko prepoznavanje znakova) moduli i sistemi povratnih informacija u realnom vremenu potvrđuju oznake i greške u poravnanju. Istraživanja pokazuju da usvajanje softvera za praćenje ažurnih tragova može povećati efikasnost označavanja i do 30 posto, što dovodi do smanjenja otpada materijala uz održavanje standarda kvaliteta.

Pored spomenutih funkcija, softver za označavanje sada može otvarati i spremati datoteke u CAD programima kao što su DXF, DWG i SVG. Ove datoteke pojednostavljuju tokove rada dizajna od koncepcije proizvodnje. Za vazduhoplovnu, automobilsku i medicinsku industriju, označena produktivnost kroz automatizaciju naprednih projekata omogućenih integracijom baza podataka pretvara ove inovacije u neophodnost za precizno savladavanje u modernoj proizvodnji.

Procjena različitih vrsta lasera za vaše potrebe

Razumjevanje različitih vrsta lasera pri odabiru najboljeg za vašu primjenu je ključno jer je svaki laser drugačiji. Svaka vrsta ima svoje prednosti i pogodna je za specifične materijale i područja. U nastavku slijedi sažetak općepoznatih vrsta lasera, njihovih funkcija i relevantnih podataka.

• Fiber lasers

Ovi laseri su poznati detektori zbog svoje efikasnosti i tačnosti. Vrlo su dobri u označavanju metala, uključujući, ali ne ograničavajući se na, nehrđajući čelik, aluminij i titan. Vrlo su pogodni za industrijsku primjenu zbog visokog kvaliteta snopa povezanog s vlaknastim laserima i njihovog vijeka trajanja od preko 100,000 sati. Nadalje, njihovo nisko održavanje i potrošnja energije čine njihov rad ekonomičnim. Nivoi snage impulsa za vlaknaste lasere variraju od 10 vati do 1,000 vati, ovisno o modelu.

• CO2 laseri

CO2 laseri efikasno rade pri označavanju nemetalnih materijala kao što su drvo, staklo, plastika i tekstil. Ovi laseri koriste mješavinu ugljičnog dioksida, helija i dušika te rade na valnoj dužini od 10.6 mikrona. Također mogu gravirati brzinom od 1,000 mm/s, tako da su svestrani, ali mogu zahtijevati rutinsko održavanje zbog kraćeg vijeka trajanja od vlaknastih lasera. Njihova popularnost proizlazi iz dodijeljenog posla u oglašavanju, pakiranju i kreativnoj industriji.

• Ultraljubičasti (UV) laseri

UV laseri mogu gravirati složene, osjetljive materijale poput stakla i plastike zbog svoje preciznosti i nedostatka destruktivnih svojstava. Integracija lasera kratke valne duljine (355 nm) označava svjetlost finim i uskim fokusom, stoga je kompatibilna s krhkim materijalima. Elektronska, farmaceutska i industrija medicinskih uređaja intenzivno koriste ove lasere. UV laseri su korisni kod malih komponenti.

• Zeleni laseri

Općenito poznati kao diodno pumpani laseri u čvrstom stanju, upotrebljivi su u inženjerskim oblastima koje zahtijevaju minimalno stvaranje toplote budući da im je radna talasna dužina 532 nm. Obično se koriste za označavanje prozirnih ili reflektujućih materijala poput metala i stakla. Njihova niska toplotna potpis smanjuje rizik od termičkog oštećenja, što ih čini idealnim za složene, radno osjetljive površine.

Eksimer laseri su poznati kao mikroelektronske mašine zbog svog preciznog rada u rezanju i nagrizanju detaljnih dijelova. Opslužuju medicinske optičke uređaje izrađene do najsitnijih detalja uz pomoć efikasnih mikrohirurških lasera. Eksimer laseri su poznati po tome što postižu finije oznake, što ih čini boljim za upotrebu u tehnikama i alatima mikroobrade.

Prilikom odabira vrste lasera, imajte na umu materijal koji će se koristiti, preciznost i radno okruženje. Svaka vrsta lasera ima prednosti specifične za industriju i primjenu. Osiguravanje da parametri lasera odgovaraju vašim proizvodnim zahtjevima maksimizirat će performanse i efikasnost.

Ključne karakteristike koje treba tražiti kod laserskog markera

• Visoka preciznost i tačnost

Preciznost je jedna od karakteristika većine laserskih markera. Ova osobina je fundamentalna u proizvodnji elektronike i medicinskih uređaja. Preporučljivo je kupiti laserske markere sa sofisticiranom optikom i sistemima za praćenje snopa koji postižu tolerancije označavanja u mikronima. Na primjer, vlaknasti laseri su poznati po svojim čistim i preciznim oznakama na metalima i polimerima.

• Brzina označavanja

Kao što je prethodno spomenuto, brzina označavanja povećava efikasnost proizvodnje, tako da se u datom vremenu proizvodi više proizvoda. Za masovnu proizvodnju preporučljivo je kupiti laserski marker s velikom brzinom označavanja. Neki od visokoučinkovitih laserskih markera mogu raditi brže od 7000 mm u sekundi, što poboljšava proizvodnju i ostaje na obećanim standardima.

• Svestranost u kompatibilnosti materijala

Pouzdan laserski marker trebao bi raditi na mnogim materijalima, kao što su metali, plastika, keramika, pa čak i staklo. UV laserski markeri su poznati po označavanju osjetljivih i termoosjetljivih materijala, a CO2 laseri su poznati po tome što bolje rade na organskim materijalima poput drveta i kože.

• Integracija i upotrebljivost softvera

Moderni laserski markeri dolaze s jednostavnim softverom. Ovi programi rade s različitim dizajnerskim datotekama, što im omogućava integraciju s drugim industrijskim procesima. Podrška za CAD datoteke, skeniranje barkodova i automatiziranu serijalizaciju čini proces fleksibilnijim i jednostavnijim. Sistemi bi trebali biti dizajnirani da podržavaju Modbus i Ethernet/IP, a to je uobičajeno u industriji.

• Trajnost i zahtjevi za održavanje

Niski operativni troškovi podržavaju dugoročnu pouzdanost, koja proizlazi iz korištenja pouzdane konstrukcije s malo ili nimalo održavanja. Razmotrite laserske markere s kvalitetom izrade industrijskog nivoa i dizajnom bez održavanja, poput zatvorenih optičkih laserskih sistema, koji često pružaju radni vijek duži od 100,000 sati.

• Ekološka prihvatljivost i energetska efikasnost

Mašine sa energetski efikasnim dizajnom smanjuju operativne troškove i unapređuju ciljeve ekološke održivosti. Na primjer, vlaknasti laseri troše znatno manje energije od drugih vrsta lasera, što ih čini poželjnim ekološki prihvatljivim izborom.

• Sigurnosne karakteristike

Prilikom rukovanja laserskom opremom potreban je izuzetan oprez. Potvrdite da laserski marker ima certifikat za međunarodne sigurnosne standarde i ocjene sigurnosti lasera klase I, te da dodatno ima blokade, sisteme za isključivanje u hitnim slučajevima i zaštitne kućišta dizajnirana za odbijanje operatera.

• Prilagodljive opcije

Prilagodljive opcije poput podesivih žarišnih daljina, nivoa snage lasera ili izmjenjivih objektiva mogu poboljšati funkcionalnost primjenjivu na vaš specifični slučaj upotrebe. Ova fleksibilnost je ključna za ispunjavanje opsežnih zahtjeva različitih proizvodnih okruženja.

Fokusiranje na ove karakteristike omogućava preduzećima da efikasno investiraju u laserski marker, a istovremeno osiguravaju optimalne operativne performanse, neusporedivu pouzdanost i nenadmašnu vrijednost.

Kako nabaviti najbolji laser za vašu proizvodnu liniju

Da bih postigao optimalni laser za svoju proizvodnu liniju, prvo identificiram svoje potrebe, kao što su materijali s kojima radim, potrebna brzina i preciznost, te klase svake klase. Nakon toga tražim lasere s karakteristikama koje ispunjavaju te zahtjeve, kao što su promjenjiva snaga, specifičan softver ili druge relevantne karakteristike. Lideri u industriji pregledavaju njihova mišljenja, što im također pomaže da donesu ispravnu odluku. Kao posljednji korak, provjeravam nivo ponuđene podrške i garancije, kao i sposobnost opreme da se prilagodi budućim rastućim potrebama proizvodnje.

Referentni izvori

1. IIoT framework-bazirani ML model za poboljšanje proizvoda automobilske industrije2:

   • Ključni nalaziOva studija koristi hibridni model mašinskog učenja (ML) kako bi se fokusirala na prediktivno održavanje u automobilskoj industriji. Kombinuje nadzirano i nenadzirano učenje kako bi predvidjela kvarove i odstupanja u proizvodnim linijama. Model poboljšava detekciju anomalija, tačnost proizvodnje i efikasnost mašina, smanjujući zastoje i poboljšavajući kvalitet proizvoda.
   • MetodologijaIstraživanje integriše okvire Industrijskog interneta stvari (IIoT) sa pametnim senzorima za prikupljanje podataka u realnom vremenu. Hibridni ML model obrađuje ove podatke za prediktivnu analizu, osiguravajući rano otkrivanje grešaka i optimizaciju proizvodnih procesa.

2. Metode laserskog označavanja3:

   • Ključni nalaziOvaj rad sistematizira različite metode laserskog označavanja, s naglaskom na njihovu primjenu na različite materijale i oblike. Naglašava važnost odabira odgovarajućih strategija na osnovu vrste materijala, zahtjeva označavanja i potreba proizvodnje.
   • MetodologijaStudija sastavlja bazu podataka tehnika laserskog označavanja i analizira njihovu efikasnost za specifične materijale i proizvodne scenarije. Pruža uvid u optimizaciju procesa laserskog označavanja za različite industrijske primjene.
3. Vrhunski proizvođač i dobavljač mašina za lasersko označavanje vlaknima u Kini

Često postavljana pitanja (FAQ)

P: Kolika je važnost pravilnog održavanja mašine za lasersko označavanje vlaknima?

A: Pravilno održavanje je ključno za mašinu za lasersko markiranje vlaknima kako bi se osigurale optimalne performanse, produžio vijek trajanja komponenti mašine i održali visokokvalitetni efekti laserskog markiranja. Redovne provjere pomažu u identifikaciji problema prije nego što dovedu do skupih popravki ili zastoja.

P: Koje su ključne komponente mašine za lasersko markiranje koje zahtijevaju redovno održavanje?

A: Ključne komponente koje zahtijevaju redovno održavanje uključuju glavu za označavanje, ogledala i sočiva, sistem za hlađenje i postavke izlazne snage. Osiguravanje čistoće i ispravnog funkcionisanja ovih komponenti pomaže u održavanju efikasnosti mašine za lasersko graviranje.

P: Koliko često trebam obavljati održavanje svoje CO2 laserske mašine za markiranje?

A: Preporučuje se obavljanje rutinskog održavanja vašeg CO2 laserska mašina za obeležavanje najmanje jednom mjesečno. To uključuje čišćenje ogledala i sočiva, provjeru sistema hlađenja i provjeru da li je izlazna snaga ispravno postavljena.

P: Šta trebam učiniti ako je efekat laserskog označavanja neočekivan?

A: Ako efekat laserskog označavanja nije standardan, trebali biste provjeriti da li je laserski snop ispravno poravnat i da li su ogledala i sočiva čisti. Možda ćete također morati provjeriti postavke softvera za lasersko označavanje i po potrebi prilagoditi izlaznu snagu.

P: Mogu li koristiti različite tipove lasera u istoj mašini za lasersko markiranje?

O: Ne. Različiti laseri, kao što su vlaknasti, CO2 i UV laseri, imaju različite operativne parametre i zahtijevaju specifične komponente mašine. Odabir mašine za lasersko označavanje dizajnirane za vrstu lasera koju namjeravate koristiti je neophodan.

P: Koja je preporučena rutina održavanja za mašinu za graviranje vlaknastim laserom?

A: Preporučena rutina održavanja za mašinu za graviranje vlaknastim laserom uključuje čišćenje optike, provjeru habanja komponenti, osiguranje pravilnog odvođenja toplote i pregled komponenti mašine za lasersko markiranje na bilo kakve znakove oštećenja ili neusklađenosti.

P: Kako mogu osigurati da moja mašina za lasersko markiranje radi optimalno?

A: Da biste osigurali optimalne performanse, trebali biste slijediti sveobuhvatni vodič za održavanje, redovno čistiti i pregledavati sve komponente, ažurirati softver za lasersko graviranje po potrebi i držati mašinu u okruženju koje minimizira prašinu i fluktuacije temperature.

P: Kojim specifičnim zadacima održavanja trebam dati prioritet za mašinu za CO2 lasersko graviranje?

A: Za mašinu za graviranje CO2 laserom, prioritet treba dati čišćenju ogledala i sočiva, provjeri poravnanja laserskog snopa, pregledu sistema za hlađenje radi adekvatnog odvođenja toplote i osiguranju da su svi električni priključci sigurni.

P: Koji su znaci da mojim mašinama za lasersko markiranje vlaknima treba održavanje?

A: Znaci da vašim mašinama za lasersko markiranje s vlaknima treba održavanje uključuju pad kvalitete markiranja, neobične zvukove iz mašine, nedosljednu izlaznu snagu i pregrijavanje tokom rada. Pravovremeno rješavanje ovih problema može spriječiti ozbiljnije probleme.
